钢结构构件边界条件的处理方法
边界条件中有固定、弹性约束、斜边界和强迫位移等。在网架（壳）结构有限元计算中，边界条件将对网架结构内力及变形产生较大影响。网架支承处的边界条件既和支座节点构造有关，也和支承结构的刚度有关，支座可以是无侧移、单向可侧移和双向可侧移的铰接支座，支承结构(柱、梁等)可以是刚性或弹性的。当支承结构刚度很大可忽略其变形时，边界条件完全取决于支座构造。反过来，采用不同的支座型式，合理的改变某些边界条件，可以调整结构的刚度减少杆件内力和支座反力的峰值，使内力分布更为均匀合理，达到节的钢材的目的。
4、支座设计位移：SX双向活动支座和DX单向活动支座的顺结构方向的主位移量设计位移为±100mm和±150mm，SX双向活动支座的横向位移量为±40mm，DX单向活动支座横向位移限值为±3mm。当所需位移量不同时，可进行特殊设计;
5、活动支座设计摩擦系数：常温(-25℃～60℃)低温(-40℃～-25℃)μ≤0.03μ≤0.05
6、温度适用范围：-40℃～+60℃
7、支座使用环境：支座根据使用环境可分为普通型(适用于一般大气环境)和耐蚀型(适用于海洋大气环境及重度污染大气环境)，耐蚀型支座需在型号LQZ后加注(NS)以做标识。
8、对于有坡度要求的梁体，预制梁桥采用在支座上座板顶面设置楔形板的方式以适应梁体的坡度要求;现浇梁桥的坡度由梁底混凝土调整，支座本体不设坡度。

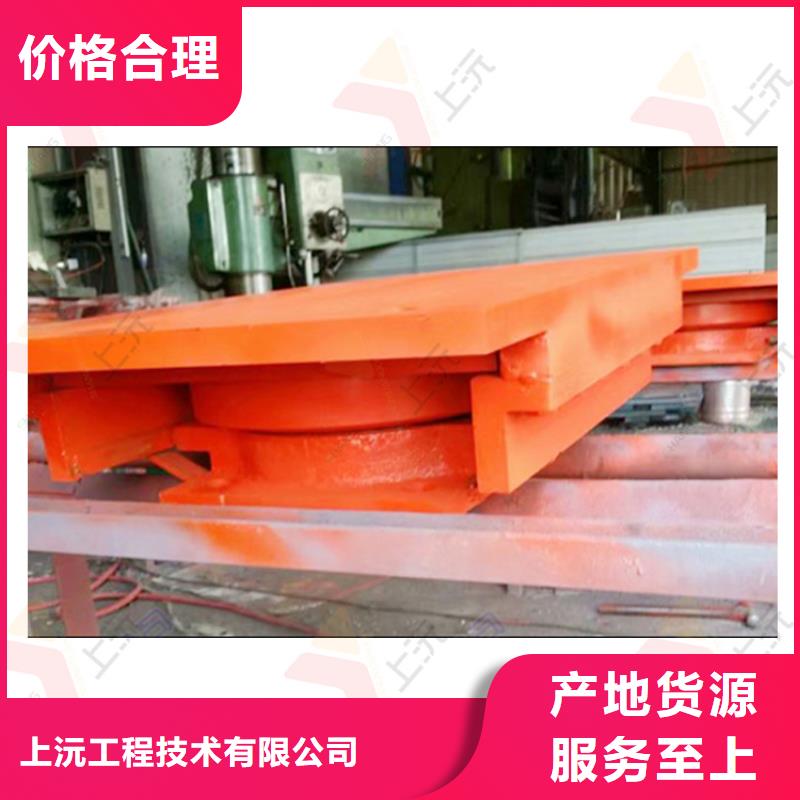

该支座包括固定支座（代码为GD）、单向支座（代号为DX）、双向支座（代号为SX）三种型式，22个等级，其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件，当水平力大到一定程度后，减振弹簧开始发生弹性变形实现缓冲作用。当结构发生转角时，球芯产生转动，释放上部结构产生的转矩。*震时，刚性抗震措施和柔性减振措施同时发生作用，以抵御巨大的*震输入能量，这样既能保证桥梁上、下结构合理相对位移，减小*震力的放大系数，又使结构保持统一性。该支座对工程结构有良好的抗震减振作用。
上沅工程技术有限公司(湖州分公司)拥有成熟可靠的技术，依托雄厚的技术力量和先进的加工设备，公司已在 球铰支座等领域建立起优势。公司明确以省内为基础、逐步向浙江湖州周边地区辐射，实现 球铰支座销往全国市场的发展战略。
