湖南雷电冲击发生器 故障信息：1. 当前充电电压大于设定电压的10％：1.1检查直流分压器的高压端与低压端的连接是否可靠连接；1.2检查直流分压器的BNC插头是否可靠连接，重新插拔一次；2. 急停按下，请旋开按钮：2.1该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；3. 实验过程中，接地闭合：3.1检查接地打开到位的传感器在接地打开的时候是否能够可靠地检测到信号。若接地打开到位时，传感器没有亮或者介于亮和不亮之间，请调整该传感器与铁块之间的距离，使之可靠感应到信号；4. 合闸命令发出3s后，接地没有打开到位：4.1 检查对应的接地电磁铁有没有打开这个动作，若没有，则检查控制信号有没有输出；若有，则按照第3条方法检查。5. 门联锁接地棒未到位：5.1 检查门是否关好，接地棒是否放置在指定的位置。5.2 检查行程开关的信号是否有效，按下开关，人机界面上对应的指示灯会亮。6. 原边过流：6.1 检查过流继电器与电流互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）6.2 按下“故障复位”按钮，恢复初始状态。7. 原边过压：7.1 检查过压继电器与电压互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）7.2 按下“故障复位”按钮，恢复初始状态。8． 若以上处理方案没有解决问题，请联系相关客服。

<湖南>天正华意电气设备有限公司

湖南雷电冲击发生器 连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4　（连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度： ≤1000m环境温度： -15℃～＋45℃相对湿度：≤90％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力：8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率10％Un4.4同步范围不小于20％4.5同步放电失控率：＜2％4.6本体电感 55μH4.7点火范围10％-Un4.8充电电压不稳定度 ＜±1.0％4.9充电电压与基准电压的偏差 ＜±1.0％4.10电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90％，负荷电容为3000PF以下时，标准雷电波的电压利用系数≥85％， 4.11用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器 故障信息：1. 当前充电电压大于设定电压的10％：1.1检查直流分压器的高压端与低压端的连接是否可靠连接；1.2检查直流分压器的BNC插头是否可靠连接，重新插拔一次；2. 急停按下，请旋开按钮：2.1该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；3. 实验过程中，接地闭合：3.1检查接地打开到位的传感器在接地打开的时候是否能够可靠地检测到信号。若接地打开到位时，传感器没有亮或者介于亮和不亮之间，请调整该传感器与铁块之间的距离，使之可靠感应到信号；4. 合闸命令发出3s后，接地没有打开到位：4.1 检查对应的接地电磁铁有没有打开这个动作，若没有，则检查控制信号有没有输出；若有，则按照第3条方法检查。5. 门联锁接地棒未到位：5.1 检查门是否关好，接地棒是否放置在指定的位置。5.2 检查行程开关的信号是否有效，按下开关，人机界面上对应的指示灯会亮。6. 原边过流：6.1 检查过流继电器与电流互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）6.2 按下“故障复位”按钮，恢复初始状态。7. 原边过压：7.1 检查过压继电器与电压互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）7.2 按下“故障复位”按钮，恢复初始状态。8． 若以上处理方案没有解决问题，请联系相关客服。

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器200KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数200kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为1500，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求六、THCJ-200冲击电压发生器控制及计算机波形分析系统1．概述3．控制系统的主要功能：手动控制及自算机控制。手动充电方式：手动调节电 ?同步球隙整定的充电电压，手动调整球隙距离，并显示实际的距离值。球隙限位开关动作时。?充电速度选择，用户可根据试验需要，分2档选择充电速度。?标准化的波形编辑系统，对波形的测量可以通过鼠标拖拉完成，也可方便地缩放波形；?过压、过流保护，自动接地；?自动点火： 手动控制?紧急分闸，不同于手动分闸，紧急分闸直接通过按钮切断主回路电源，用于异常状况，如控制室停电等。?4．系统结构系统结构示意图如图2：图2中绿线所包围的部分为测控一体化系统。下位机直接与冲击电压发生器本体、电源及截波装置相连，所有底层操作如继电器开合由下位机控制，上位机通过光纤与下位机相连，通过向下位机发送指令来驱动本体、电源及截波装置，下位机不断地采集数据，获取当前状态，同时不间断地向上位机发送采集的数据，分压器电压电流信号通过采集模块连接到上位机。

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家 <湖南>天正华意电气设备有限公司

湖南雷电冲击发生器 概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。二、产品型号编制说明原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：冲击大电压测试装置框图设备总共分为以下四个部分：1）高压直流充电单元；2）冲击设备本体：电容器/电阻和电感3）放电装置和测试箱；4）手动控制系统或计算机测控系统CJDY系列冲击电压发生器主回路电路结构图如下：三、产品图片类似结构照片四、使用条件4.1安装、使用处海拔高度不超过1000米4.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃) 4.3无导电尘埃存在4.4无火灾及爆炸危险品4.5不含有腐蚀金属和绝缘的气体和蒸汽4.6无剧烈振动、碰撞和强烈颠簸4.7地平水平面不超过3度，移动式装置地面不平度1mm/2 mm4.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。4.9设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5且接地点应在本体附件。4.10产生雷电冲击电压波时，发生器高压端对周围接地物体的小。

湖南雷电冲击发生器 自动生成测试图形5.10.1峰值测量: 双通道冲击峰值电压或电流测量模块，2％测量准确度。5.10.2波形测量: 泰克数字示波器及专用衰减器采样率:2GS/s带宽:100M垂直分辨率:9bit 2通道记录长度:10k点5.10.3波形处理:计算机处理系统台湾品牌计算机:作为测试数据管理系统软件: ICM-3000冲击数字采集测量软件5.10.4屏蔽操作台体及隔离滤波电源5.10.5 ICM冲击数字采集测量系统冲击数字采集测量系统由各种前置高压侧的冲击分压/分流器（或罗克夫斯基线圈）、测量传输电缆、后台低压侧二次衰减器（或匹配器）、示波器或高速采集卡、计算机、采集测量控制软件组成；在高压冲击试验中所产生的各种波形，该系统可自动完成采集、传输、测量、计算、处理、记录、保存、打印等功能，能满足各种不同的高压冲击试验中对波形数据的采集及测量的需求，系统、高速、、可靠，完全符合和满足IEC1083-2、GB/T16896.1标准；其中ICM-3000A冲击数字采集测量软件是一套高性能的测量控制软件。该软件与Tektronix公司数字示波器配套使用，它能够通过GPIB接口、RS232串口、USB口、以太网接口方便灵活地远程控制示波器，完成高压冲击试验的采集测量，能在Windows2000/ WindowsXP/Vista操作系统下稳定地运行，其操作简单直观。

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器 故障信息：1. 当前充电电压大于设定电压的10％：1.1检查直流分压器的高压端与低压端的连接是否可靠连接；1.2检查直流分压器的BNC插头是否可靠连接，重新插拔一次；2. 急停按下，请旋开按钮：2.1该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；3. 实验过程中，接地闭合：3.1检查接地打开到位的传感器在接地打开的时候是否能够可靠地检测到信号。若接地打开到位时，传感器没有亮或者介于亮和不亮之间，请调整该传感器与铁块之间的距离，使之可靠感应到信号；4. 合闸命令发出3s后，接地没有打开到位：4.1 检查对应的接地电磁铁有没有打开这个动作，若没有，则检查控制信号有没有输出；若有，则按照第3条方法检查。5. 门联锁接地棒未到位：5.1 检查门是否关好，接地棒是否放置在指定的位置。5.2 检查行程开关的信号是否有效，按下开关，人机界面上对应的指示灯会亮。6. 原边过流：6.1 检查过流继电器与电流互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）6.2 按下“故障复位”按钮，恢复初始状态。7. 原边过压：7.1 检查过压继电器与电压互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）7.2 按下“故障复位”按钮，恢复初始状态。8． 若以上处理方案没有解决问题，请联系相关客服。

<湖南>天正华意电气设备有限公司

湖南雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器，使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输，具有双向信号处理功能，从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件，如：PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数，所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术，在高电压、强电场的环境下运行，系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作，完成正常的充放电过程，所有运行参数均可通过触摸屏的操作来完成，并对设备运行参数进行实时监控。系统控制方式为手动或自动自动控制方式能按规定的程序进行冲击电压试验，在界面显示发生器状态(接地/不接地充电速度充电电压球距等)。

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；(7) 全套配有7.1 雷电波头电阻2套；7.2 波尾电阻1套；7.3充电电阻1套（备用1只）；(8)级球隙采用双边异极性触发，级至第二级球隙均采用三间隙球隙点火，同步误动率或拒动率不大于2％；同步范围≥20％。(9)各级球隙距离由电动机驱动作直线调整，控制系统指示对应球距的充电电压，传动结构带有上下限位开关；(10)球隙距离可在控制系统上手动或自动调节；(11)本体可每二级或三级并联使用，并联连接杆采用统一接插件，方便换接。设备上能搁置多余的调波电阻而不影响电气性能；(12)每级试验存放调波电阻和连接杆的托架；(13)各级采用二端密封绝缘筒，密封性能良好；(14)各级间均采取防晕措施，在整套充电过程中不会出现明显电晕。(15)级间绝缘及机械支撑能够承受100kV直流电压而不产生放电。(16) 发生器顶部装有均压罩。

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器采用直流电阻分压器测量充电电压，充电电压值由控制器的液晶显示屏实时指示，同时也作为自动充电的反馈信号。5.9 ICM控制器可实现手动控制、自动控制及程序控制。主要测控功能:测量显示量：直流充电电压球距距离状态显示量：充电主电源接触器的合切状态接地装置的投切状态发生器充电电压极性状态 控 制：控制功能具有手动、自动和程序控制功能，各层次功能相对独立。采用可控硅调压方式，具有充电电压反馈测量系统。采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。液晶面板可指示冲击发生器的充电电压及充电过程，精度为1％。可由液晶面板直接输入充电电压和充电时间。具有充电异常保护功能，可自动或手动发出触发设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动响警铃报警保护及联锁：充电过电流保护 充电过电压保护 充电异常保护 试区门开关连锁 接地机构连锁 极性转换连锁 电容击穿保护操作提示：具备各种操作提示画面，当系统出错或操作不当时回弹出相应的提示画面

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家 <湖南>天正华意电气设备有限公司

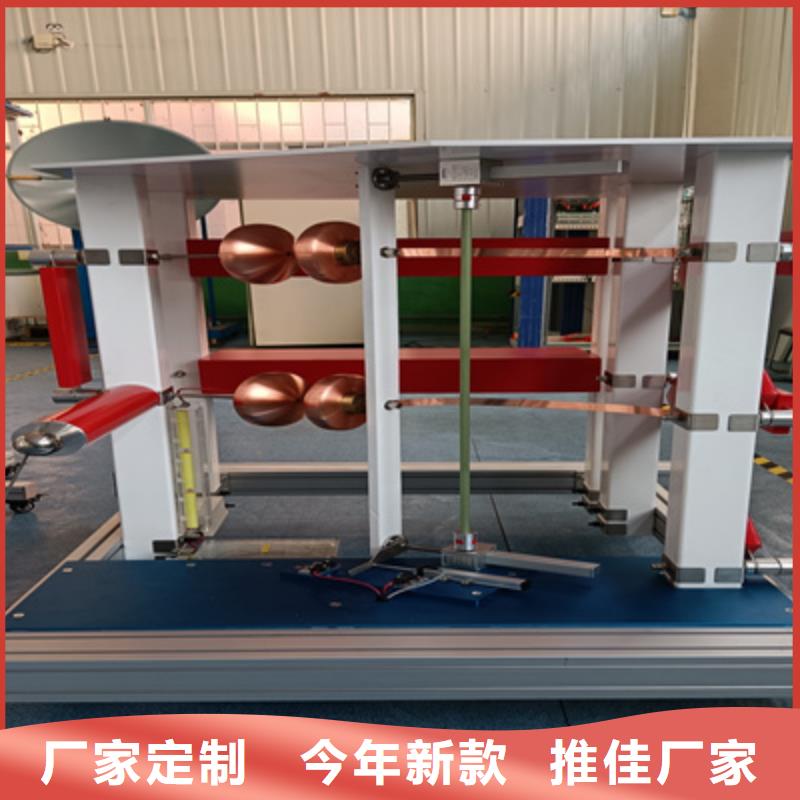

湖南雷电冲击发生器所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。

湖南雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

<湖南>天正华意电气设备有限公司 #雷电冲击电压电流发生器试验装置湖南#-重信誉厂家

湖南雷电冲击发生器 连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4　（连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。
